16路无纸记录仪 NCH-R6000D 5.6英寸彩屏

NCH-R6000D系列彩屏无纸记录仪采用高速、高性能32位ARM处理器和5.6英寸LED背光的320*240点阵式液晶显示屏，适用于现场各种压力，温度，流量等信号的检测，控制和记录。

NCH-R6000D系列无纸记录仪可自由组态输入标准电流、标准电压、热电偶、热电阻、频率等信号，可提供传感器配电和继电器报警输出，并采用U盘或通讯的方式与上位机进行数据交换。目前主要应用于冶金、石油、化工，建材、造纸、食品、制药，热处理、水处理等各种工业现场，是替代传统记录仪的经济实用型无纸记录仪。

NCH-R6000D系列无纸记录仪产品特点

1、5.6英寸320*240点阵式真彩LED

2、采用进口高速。高性能ARM微处理器

3、采用高质量硅胶按键，更人性化

4、最多具有16个模拟通道，12路报警输出通道，4路模拟输出和4路配电输出通道

5、多种形式显示实时数据或追忆历史数据，满足各种需求

6、U盘接口，方便读取及转存数据

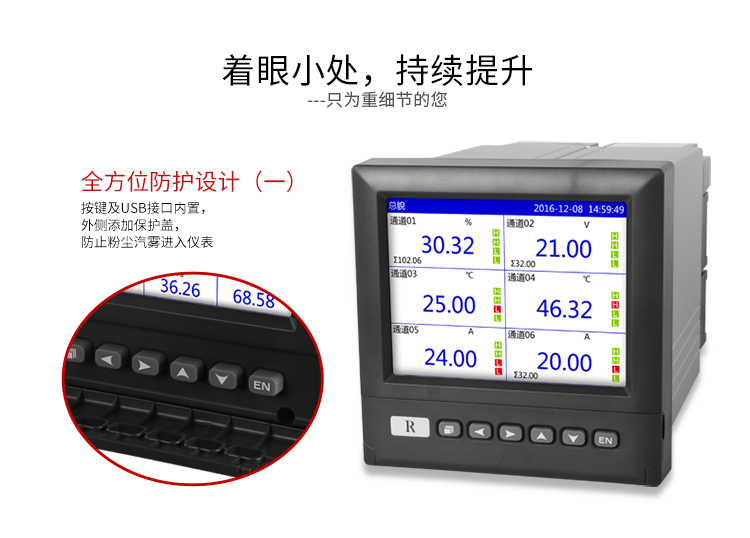

NCH-R6000D系列无纸记录仪产品细节

NCH-R6000D系列无纸记录仪技术参数

规格	说明
通道数	1-16通道万能信号输入
输入信号	Ⅱ型标准信号：0-20mA、0-5V、0-10V、0-10mV、0-100mAV
	Ⅲ型标准信号：(4-20)mA、(1-5)V
	热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
	热电阻：PT100、Cu50、Cu53、Cu100、BA1、BA2
	模拟信号：sin、cos、square、triangle
	特殊定制：真空度、PT1000、频率
报警输出	配电输出：24V（标配）
	模拟量输出：4-20mA（选配）
	报警输出：最多12路继电器报警输出，250VAC，3A继电器常开触点（选配）
精度	±0.2%FS
输入阻抗	标准电流信号输入为250Ω，其他信号输入为大于20MΩ
隔离	通道和地之间隔离电压大于500VAC，漏电流10mA，1分钟
看门狗	集成WATCHDOG芯片，保证主机长期安全可靠运行
实时时钟	采用硬件实时时钟，掉电后由锂电池供电，最大时钟误差±1分/月
掉电保护	所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失
通讯方式	RS-485和RS-232可选（但不能同时使用，其中RS-485串行总线与主机隔离），可外接微型打印机
波特率	1200bps、2400bps、4800bps、9600bps、12000bps、19200bps、38400bps、57600bps可选
采样周期	1秒，即1秒对各通道采样1次

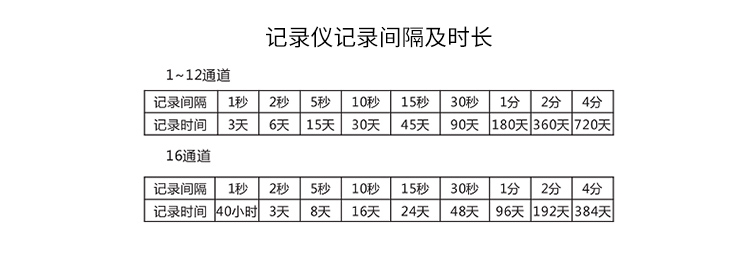

记录间隔	1、2、4、6、15、30、60、120、240秒九档可供选择（12通道以内含12通道，1秒钟记录一次，可记录3天;5秒钟记录一次，可记录15天左右;1分钟记录一次可记录180天约半年。12通道以上，1秒钟记录一次，可记录2.3天;5秒钟记录一次，可记录11.5天左右;1分钟记录一次可记录138天约一季度。记录可为覆盖式记录）
存储内容	16MB
存储时间	3天-2年（具体时间根据记录间隔和通道数来确定），数据可存储十年不丢失
供电	100-240V；24VDC±10%

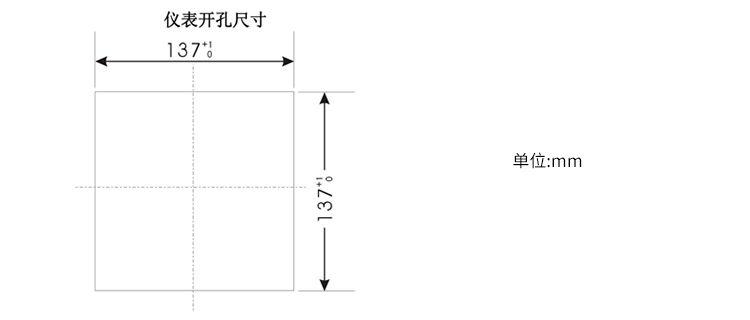

尺寸	外形尺寸144mm144mm220mm；开孔尺寸137mm+1*137mm+1
